LED灯带驱动器简介
发布日期:
2020-05-11

LED灯带对驱动电源是有严格的要求的,因为它不像普通的照明灯泡,可以直接连接220V的交流电。虽然LED灯带也有220V可直连的高压灯带,但我们日常中经常用到的还是5-24V的较多。由于它是低电压驱动,那么就必须要设计复杂的变换电路,不同规格的LED灯带,就要配备不同的电源适配器。



由于LED是特性敏感的半导体器件,又具有负温度特性,因而在应用过程中需要对其进行稳定工作状态和保护,从而产生了驱动的概念。驱动是LED灯带的核心组成部分,在LED的工作中发挥着重要的作用。



LED灯带驱动器一般可分为交流驱动器和直流驱动器两种。

交流驱动器根据不同的应用也分为降压型、升压型、变换器型三种电路类型。交流驱动器和直流驱动器的区别除了需要对输入的交流电做整流滤波之外,从安全角度考虑还存在一个隔离和不隔离的问题。

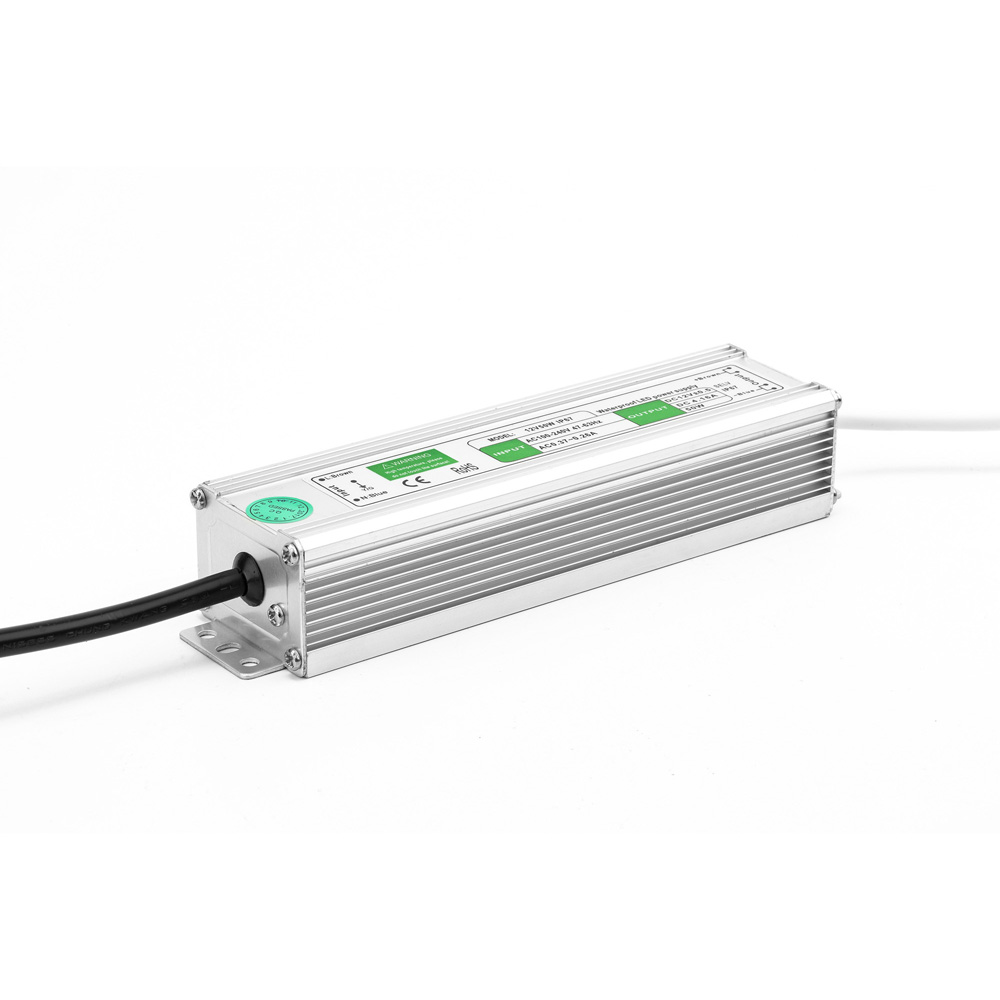

LED灯带驱动器简介


LED灯带直流驱动器根据其不同的作用和用途,又可以分为三种。

1. 变换器型驱动器。它是用开关器件配合高频变压器实现能量从初级到次级的传输,同时做电压/电压变换驱动发光二极管工作。这种驱动器输出端的电压不受输入电压的制约,可以按照所需要串联的LED灯带数任意设计,应用灵活,适合用在供电电压在负载管压降附近波动的情况,也适合供电电压和负载管压降差别很大的情况。



2. 直流降压型驱动器。其基本原理是用开关器件配合电抗性器件对外界电源降压限流以后再驱动发光管工作。串联降压型驱动器结构简单,变换效率比较高。这种驱动器的主要缺点是一旦主开关器件损坏,大电流会直接通过发光管使发光管烧毁。显而易见,这种方案当供电电压低于负载管压降时不能使用。

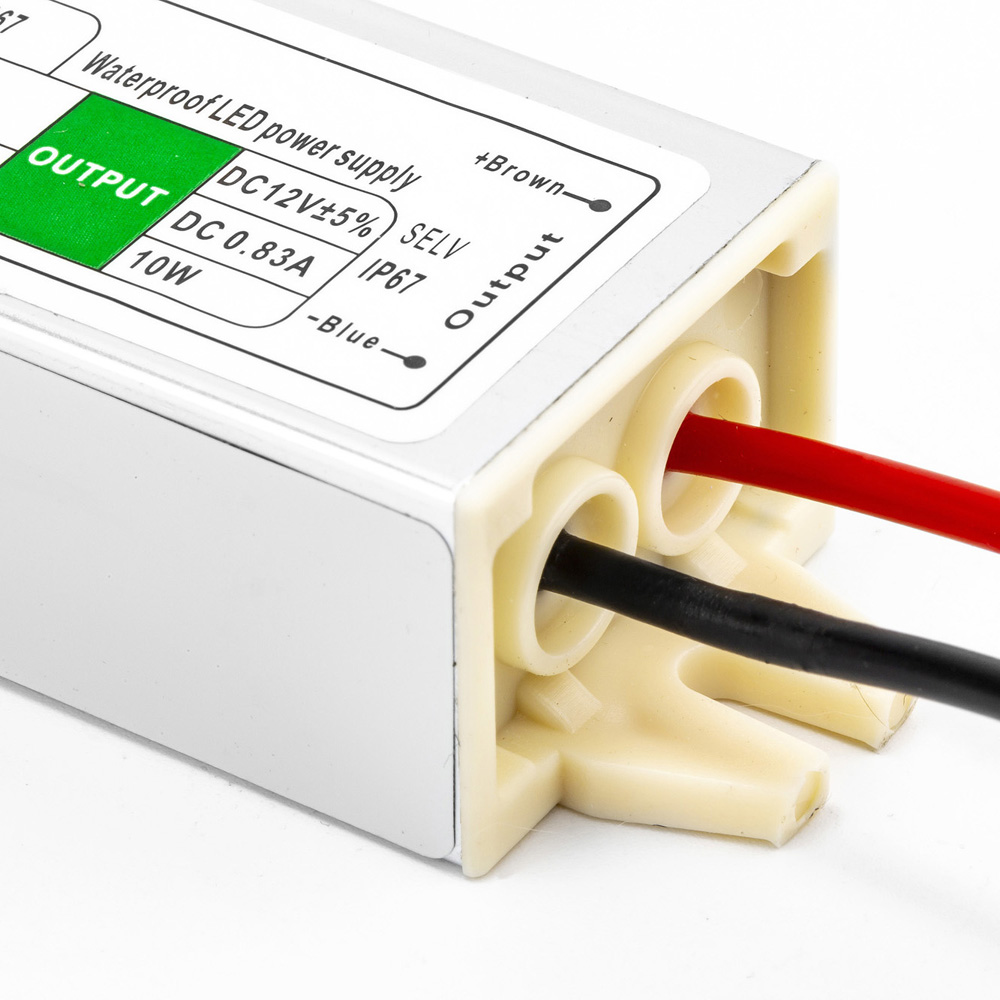

LED灯带驱动器简介


3. 直流升压型驱动器。它的基本原理是用开关器件配合电抗性器件储能升压限流的方式工作的。升压驱动器的变换效率也比较高。其较为显着的优点是自身出现故障时不会损坏发光管。升压型驱动器只能用在负载管压降始终高于电源电压的情况。在负载管压降低于电源电压的情况下,驱动器会失控,大电流直接经过发光管使发光管烧毁。



输入直流低电压时所用的LED灯带数量少可以选用降压驱动器也可以选用升压驱动器,尽量串联不并联或者少并联LED灯带。如果灯带数量多应该选用升压驱动器,也是尽量串联不并联或少并联。



LED灯带驱动是整个灯带的核心组成部分之一,如果选用一款好的驱动对于灯带的发光效率和寿命都是有极大的提高的,因此朋友们在选择和购买时也一定要做详细的考察和了解。
